1000℃實驗電爐 氮氣氣氛保護爐 金屬粉末燒結爐
產品名稱：1000℃實驗電爐 氮氣氣氛保護爐 金屬粉末燒結爐
一、概述
氣氛回轉爐，主要適用于粉料、顆粒的動態燒結使物料受熱更均勻、燒結時間縮短、能耗降低、品質高等優點。
二、規格、型號
型號：BJXG-20-10
爐膽尺寸：?377x800mm(直徑x長度)異形兩端計算
有效裝料：≈20L
爐膽材質：310S
燒結時間：可根據產品工藝調節
使用氣氛：氮氣等惰性氣氛
三、技術參數
額定功率：≈20KW(實際功率由儀表自動控制調節)
額定溫度：1000℃
控制精度：±1℃(恒溫狀態下)
升溫速率：0-15℃/min
爐腔及保溫材料：氧化鋁陶瓷纖維
報警保護：超溫、斷偶報警保護
進料系統：人工進料
爐殼整體材質：A3鋼
四、電爐構造
（1）爐殼采用鋼板與型材焊接而成，外殼并裝有可裝卸防護板，防護板采用靜電噴涂，美觀大方。

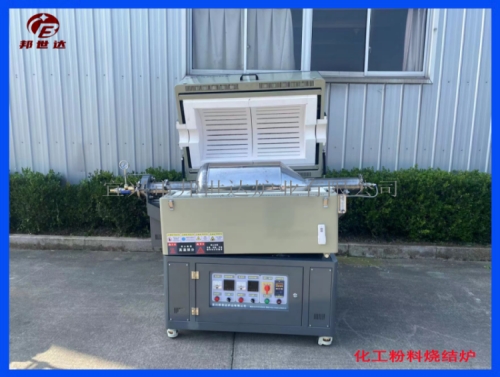

（2）本爐為對開式結構，上半層可以打開，以便取出爐膽維修。
（3）爐膽采用310S高溫不銹鋼材質，爐膽為大肚子形，大肚子型可以使物料固定在恒溫區內旋轉燒結，不會使物料跑到低溫區內。
（4）爐膽內設置攪拌條，以翻轉物料來增加物料與氣氛的接觸性。
注：實驗電爐 氮氣氣氛保護爐 金屬粉末燒結爐其他型號規格可以根據用戶實際需求非標定制，價格僅參考，歡迎咨詢詳談：0510-87195028 18888033558 吳經理
